Oiseau cerf-volant

1/ Introduction

L’oiseau est un cerf volant monofils décoratif. Sa construction flexible, lui permet de battre des ailes. Il mesure 1,5m d’envergre et 60cm de longueur.

2/ Matériel et fournitures nécessaire

2.1 Fournitures

Dénomination	Visuel	Mes fournitures	Qt
Toile de spi (1 couleur pour le fond (1m*1,5m)et des chutes pour les plumes.)		La boutique du cerf-volant	1
Fil de couture		Gütermann Polyesther	1 / couleur
Tiges de bois de 1m de longueur et 6mm de diamètre.			3
Tige de bois de 1m de longueur et 15mm de diamètre.			1
Ligne 10kg de charge environ en dacron			100m
Feuilles de papiers blanc A4			9
Ruban adhésif transparent			1

2.2 Matériel

Dénomination	Visuel	Mon matériel	Qt
Paire de ciseaux de couture			1
Machine à coudre			1
Aiguille de machine à coudre		Schmetz Microtex T80/12	1
Règles et mètres rubans			1
Craie ou feutre de couture			1
Briquet			1
Imprimante papier			1

3/ Réalisation

3.1 Préparation du patron

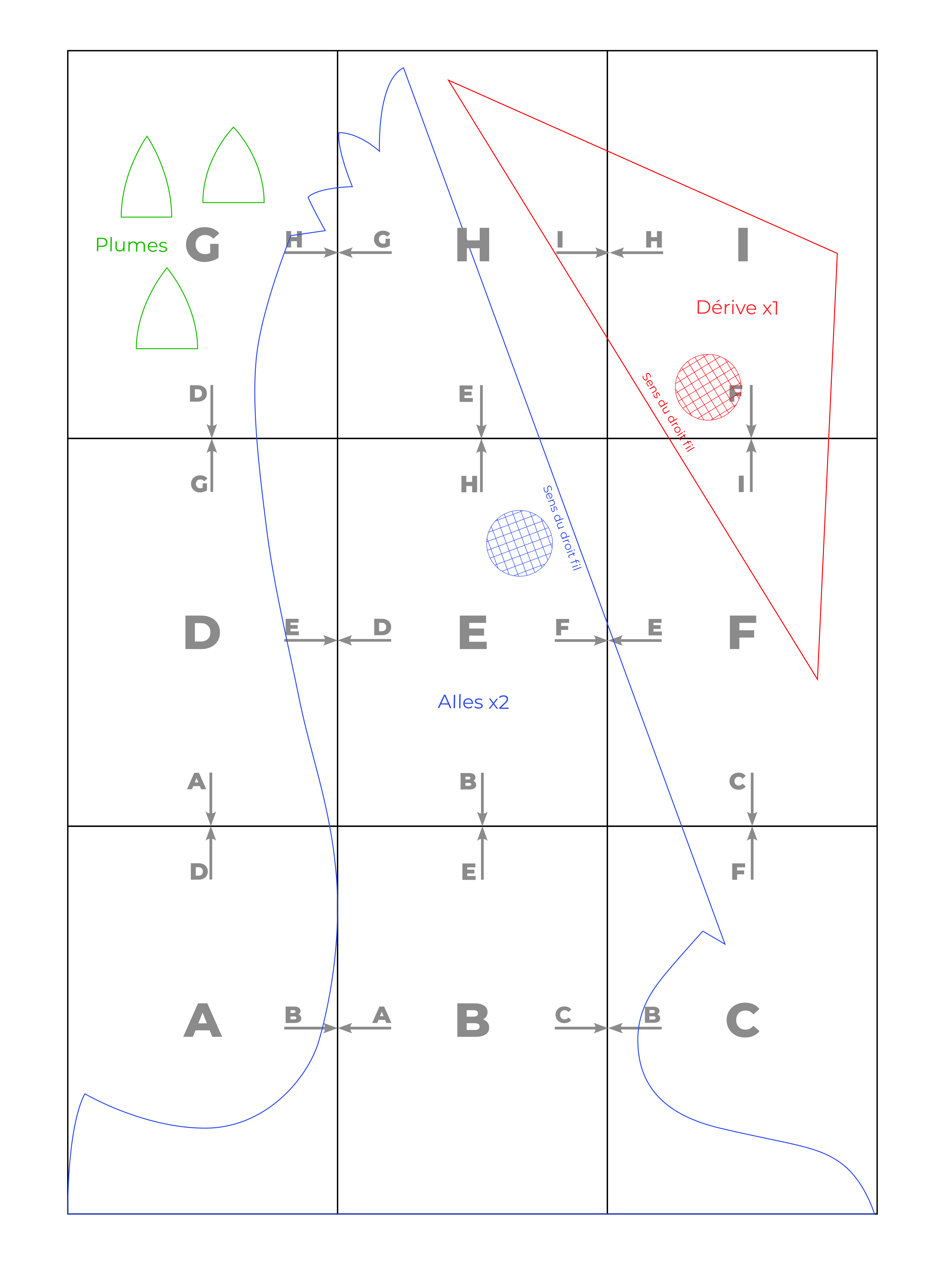

Pour réaliser les pièces, il convient dans un premier temps, d’imprimer et d’assembler le patron. Pour cela, j’utilise une imprimante A4, 9 feuilles de papier A4, une paire de ciseaux et du ruban adhésif transparent. - Imprimer le patron du cerf-volant oiseau sur 9 feuilles A4 de préférence en A4. Ce fichier se trouve dans l’archive au chemin : hardware/bird_kite/bik_v0-1/oiseau_patron_9feuillesA4.pdf. - Découper les marges de chacune des feuilles imprimés. - Déposer sur le sol chacune feuilles, les joindre au moyen d’un morceau de ruban adhésif de manière à reconstituer le patron suivant :

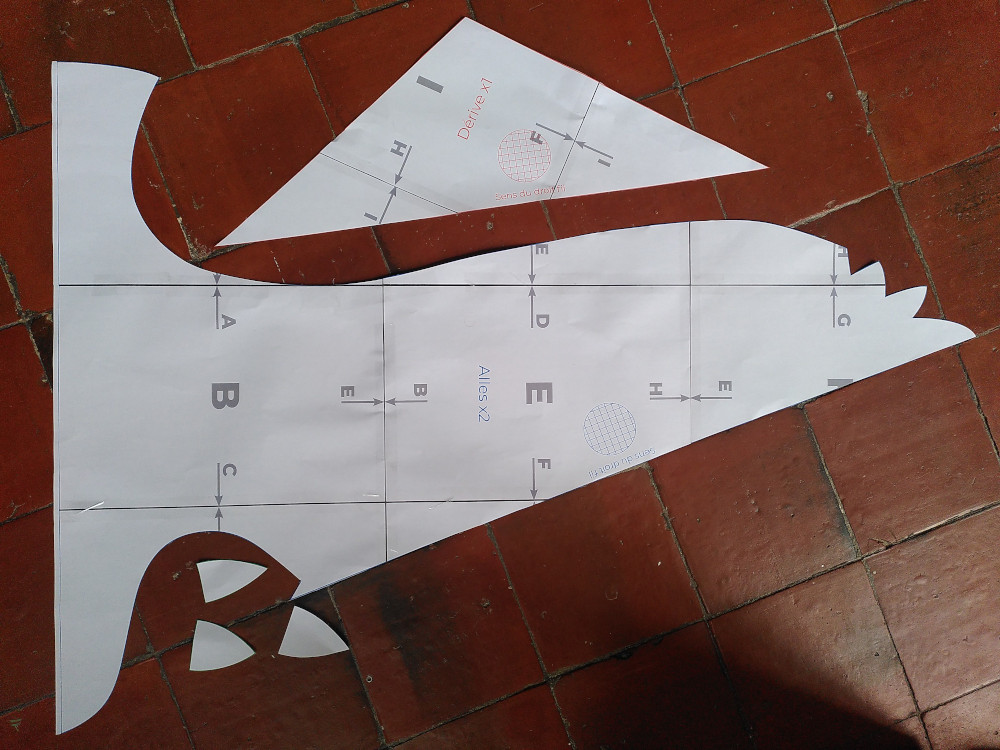

• Découper chacune des formes du patron, elles sont au nombre de 3. L’aile, la dérive et les plumes.

3.2 Découpe des pièces

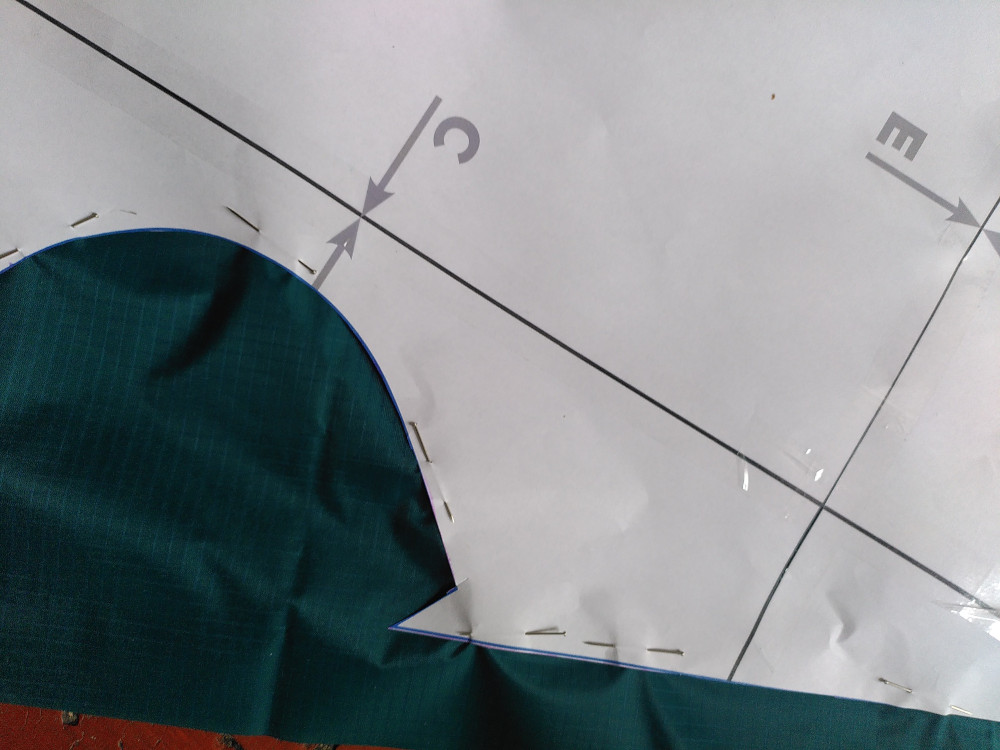

• Positionner une première fois le patron de l’aile sur la toile de spi en respectant le sens du droit fil indiqué sur le patron. Ce dernier doit être parallèle au bord d’attaque de l’aile.
• Attention à conserver suffisamment de toile pour pouvoir découper une seconde aile.
• Epingler le patron sur la toile.
• Découper la toile en suivant le patron à l’aide de ciseaux de coutures.
• Faire de même pour la seconde aile ainsi que pour la dérive.

3.3 Préparation de la dérive

3.3.1 Couture des ourlets de la dérive

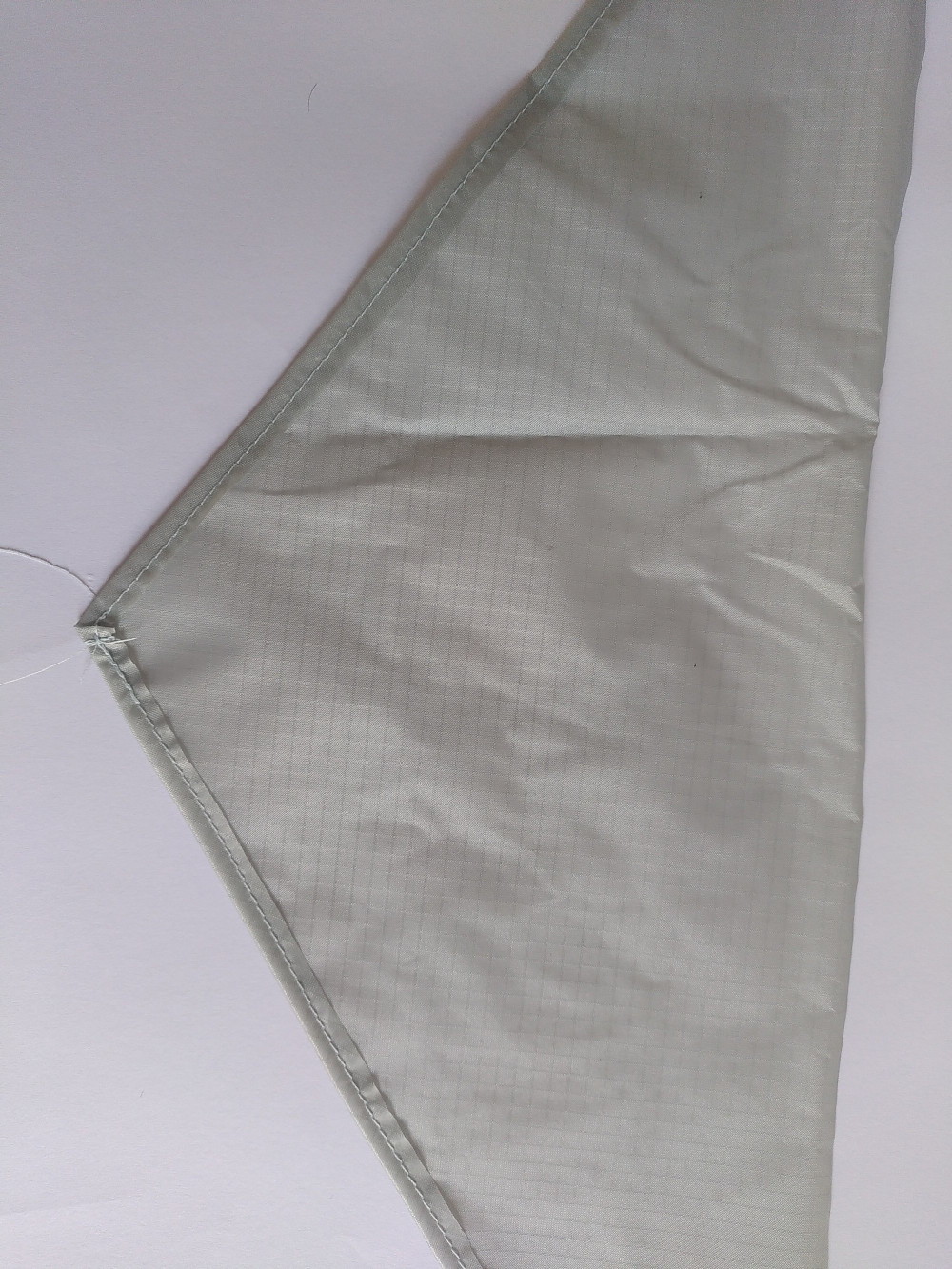

• Réaliser un ourlet simple de 1cm environ le long des deux bords les plus court de la dérive.

3.3.2 Confection de la boucle d’arrimage

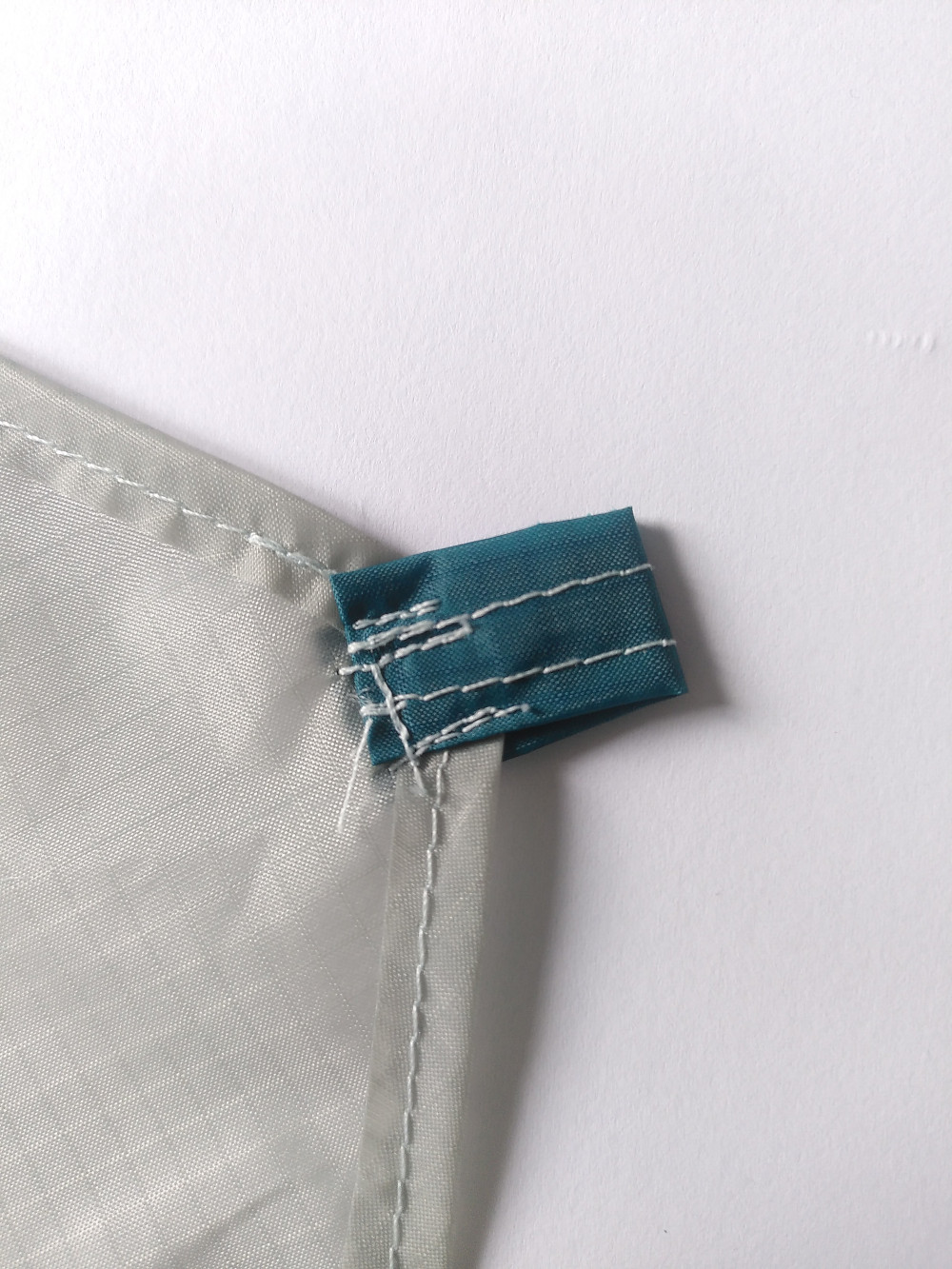

• Découper un rectangle de toile de spi de 6cm par 4cm environ.
• Replier ce rectangle en trois dans le sens de la longueur, le coudre sur lui-même.
• Plier ce dernier en 2 de manière à le coudre à cheval au sommet de la dérive pour ainsi former une boucle.

3.4 Couture des ailes

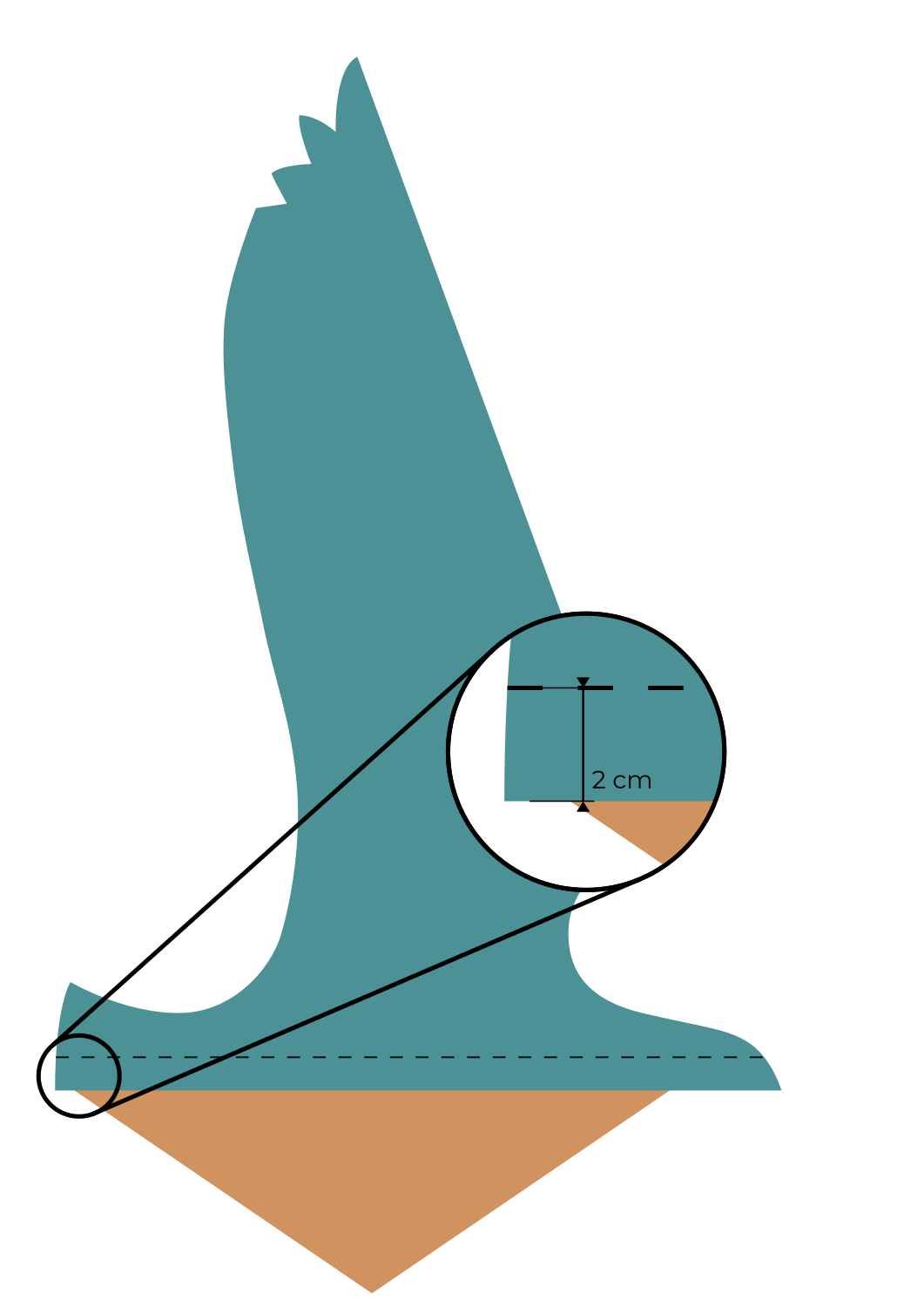

• Positionner les deux ailes l’une sur l’autre. Entre les deux, prise en sandwich positionner la dérive en respectant le placement indiqué sur le shéma suivant :
• Maintenir ses trois pièces entre elles au moyen de pinces ou d’épingles.

• Coudre ces pièces au point droit à 6mm du bord.

• Retourner les deux ailes, de manière à ce que la dérive se retrouve à l’extérieur.

• Repasser au fer pour marquer le pli.
• Coudre une seconde fois à 2cm du pli.
• Cette couture permet de formet un manchon dans lequel devra rentrer un rond de bois de 15mm de diamètre.


• Fermer le manchon au niveau de la tête en piquant quelques points en suivant la coubure de la tête.

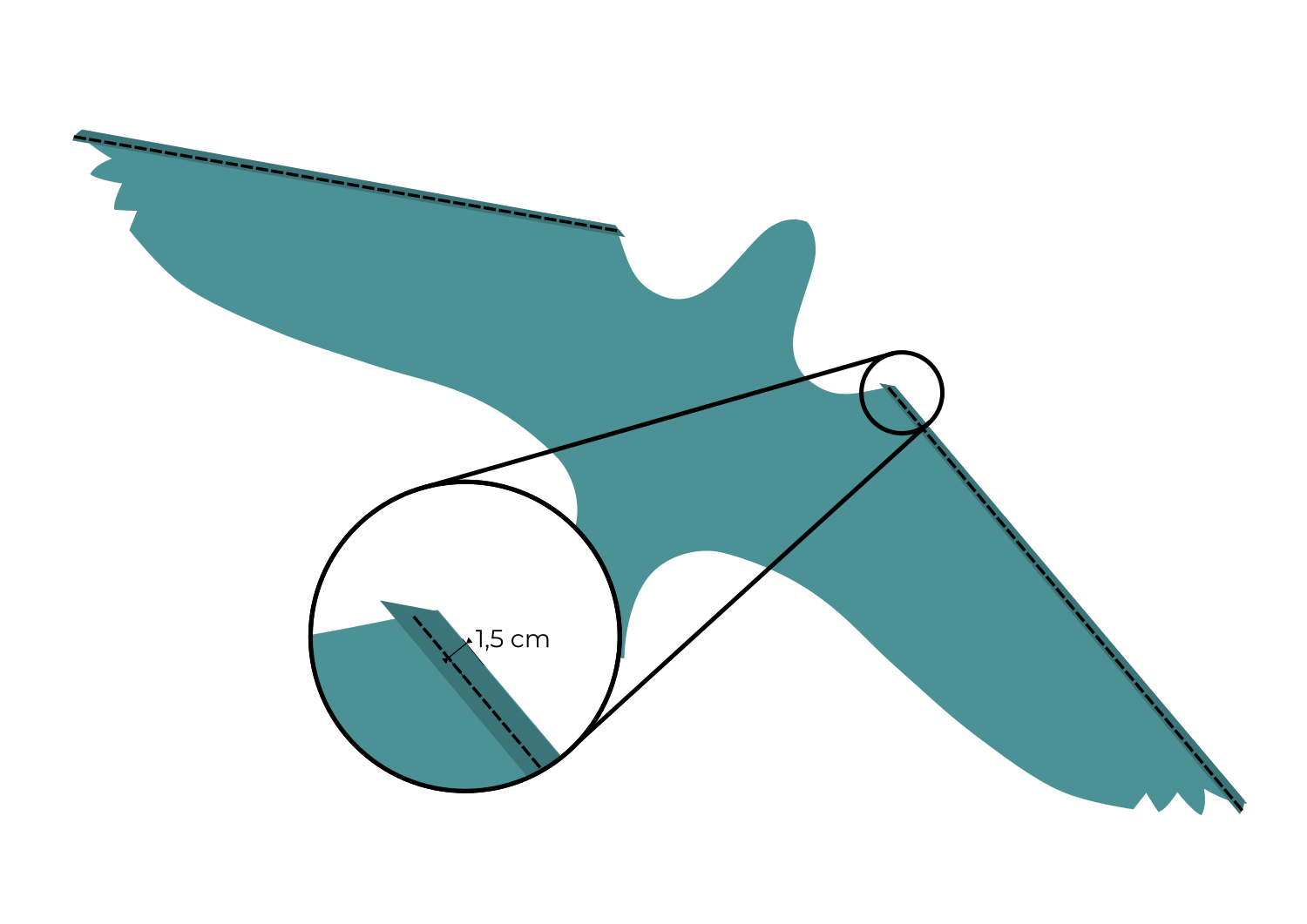

• Réaliser sur le dos du cerf-volant, (C.a.d à l’opposé dela dérive) des ourlets de 1,5cm sur le bord d’attaque de chacune des ailes.

• Maintenir ces ourlets au moyens de pinces ou d’épingles.
• Coudre les ourlets.
• Ces couture permettent de former des manchons dans lesquelles il sera possible d’insérer un rond de bois de 6mm.
